LightGuide™ 600 LightPanel

Полностью капсулированный LED-светильник с изолирующим наружным корпусом для узконаправленного внутреннего и наружного света, предназначенный для уровневой установки. C помощью модулей BorderShine™ можно получить световую линию любой длины и любого цвета. Применяется для целеуказания, как элемент декоративного светового дизайна, для обозначения граничных линий, а также для структурирования ландшафтов.

полностью капсулированный, встраиваемый в землю светильник
корпус капсулы и внутренний корпус из анодированного алюминия
пригоден для установки на проезжей части и парковках
позволяет передвижение по нему пешеходов и транспортных средств (в том числе грузовиков)
обладает высокой энергоэффективностью и простотой технического обслуживания
цвет свечения: монохромный или RGB (управление DMX512)
простые цвета, смешанные цвета, цвета последовательностей, изменения цвета, динамический цвет
различные возможности управления — от удобных небольших программ до комплексной интеграции о все системы автоматизации зданий
скрытый монтаж в различные основания (монтажная рама находится в 5 мм ниже верхнего края светильника)
300, 500, 600, 900, 1000 и 1200 мм длиной, произвольная длина по специальному заказу

View the embedded image gallery online at:
http://neonita.lv/lv/professionaliem-neonita-latvija/arijie-dekorativie-led-gaismekli-professionaliem/item/557-lightguide-600-lightpanel-lv#sigProGalleriad9dc409307

	BorderShine™ 300	BorderShine™ 1200
Напряжение питания	~220 В
Тип LED	RGB / фикс. цвет (белый, тёплый белый, синий, красный, зелёный, жёлтый, оранжевый)
Потребляемая мощность	4,5 Вт	17,5 Вт
Рабочий диапазон температуры окружающей среды	-20 ÷ 45°С
Класс защиты	IK10
Степень защиты	IP67
Материал корпуса	анодированный алюминий
Оптика	матовый поликарбонат 6 мм
Область применения	пригоден к установкена проезжей части дорог и в местах парковки согласно нормативе ЕС (EN 60598-2-13) (кроме дорог общего пользования и автомагистралей)
Нагрузка	30 кН (согласно нормативе ЕС (EN 60598-2-13)), пригоден для ходбы и проезда автомобилей с пневматическими шинами, включая грузовики
Размеры внутреннего корпуса (ДхШхВ)	1200 х 50 x 56 мм	300 х 50 x 56 мм
Размеры наружной капсулы (ДхШхВ)	1200 х 57 x 96 мм	300 х 57 x 96 мм
Вес	4 кг	1,7 кг
Управляющий интерфейс	DMX512 (RGB), PWM (монохромный режим)

Компоненты светильника

1. Боковая сторона наружной капсулы
2. Уплотнитель жёсткости (опционально)
3. Дистанцер установки внутренней кассеты
4. Оптика из ударопрочного поликарбоната 6 мм

Наружная капсула используется для внутренней и наружной установки заподлицо с внутренней светодиодный кассетой. Для внутреннего применения рама установлена в полу. На открытом воздухе капсула устанавливается в зонах пешеходных дорожек, автостоянок и подъездных путей. Конструкция соответствует требованиям EN 60598-2-13 и может быть установлена в дорогах и парковках. Устройство не предназначено для использования на тех участках дорог и магистралей, где конструкция подвергается воздействию горизонтальных сил, создаваемых транспортными средствами, таких как ускорение, торможение или изменение направления движения.

Укладка кабеля питания в концевом элементе

Пропустите кабель-удлинитель (7) с разъемом гнезда (8) с передней стороны наружной капсулы.

Укладка кабеля питания для промежуточных элементов

Сделайте углубление в базовом материале (9). Установите кабельный протектор (6) как указано на
рисунке. Пропустите кабель-удлинитель (7) под край боковой стенки.

Укладка кабеля для поворотных бесщелевых элементов

Два элемента рамы устанавливаются под углом 90° по отношению друг к другу. Сделайте углубление в базовом материале (9). Разделите края протектора (6) на две части и присоедините их к обоим сторонам капсул. Пропустите соединительный кабель (7) от одного модуля к другому, как показано на рисунке.

Установка светильника

Наружная капсула должна быть установлена на основе, обладающей достаточной прочностью. Только в этом случае конструкция сможет выдерживать максимальные нагрузки. Для этой цели базовая поверхность должна быть предварительно подготовлена заказчиком. Под воздействием дождя или иных факторов вода может проникнуть в нижнюю (кабельную) секцию капсулы. Для удаления воды должен быть обеспечен дренаж.

Установите капсулу (1) на основу (Рис. 5)
Разместите соединительные кабели в кабельной секции, как было описано выше (Рис. 2-4).
Совместите отдельные модули.
Закрепите монтажные рамы болтами (10). (Рис. 5)

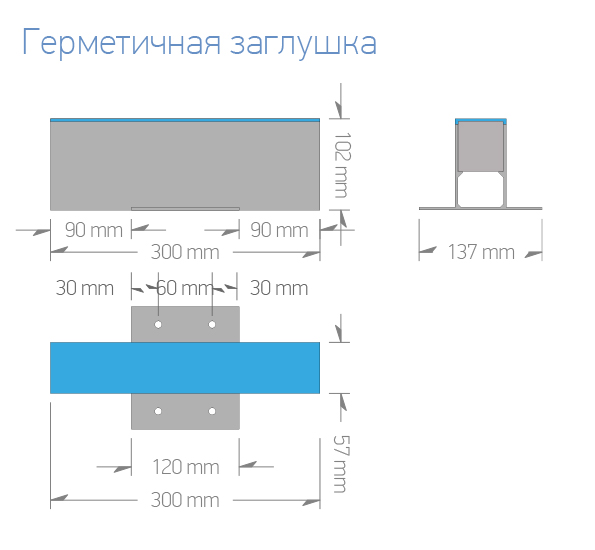

Установите концевые заглушки, чтобы предотвратить попадание грунта или воды.
Выполнить заполнение необходимым материалом (12) (каменная плита/асфальт и т. п.). (Рис. 6)

Подключение DMX ламп с секвенсором NEO™

Используйте (опционально) соединительный кабель (16) между блоком питания (10) и первой лампой.

Соедините светильники последовательно друг с другом с помощью разъемов IP67 (1-6). Общая длина линии, не должна превышать 20 метров. Каждые последующие 20-метровые отрезки требуют дополнительного подвода питания 230 В.
Защитите все разъемы термомуфтами.
Закройте последний разъем заглушкой (17). Установите переключатель (9) на блоке питания (10) в положение 'A'.
Подключите первую лампу посредством удлинителя (16) к выводу (12) блока питания.
Подключите DMX-контроллер (14) кабелем адаптера (15) на вход (11) блока питания.
Подключите сетевой шнур (13) блока питания в сеть 230 В переменного тока.

Общая длина соединительных кабелей (15) и (16) не должна превышать 100 м. DMX-контроллер (14) должен быть установлен в месте, защищенном от погодных воздействий.

BorderShine -Lightguide

licence

Conformity with RoHS Directive 2002/95/EC - Pb. Cd. Hg. Cr+6. PbDSs 6 substances complies to RoHS standard.
